Системы пожаротушения складов

Современные складские терминалы и  комплексы невозможно представить себе без стеллажного хранения и соответственно без противопожарных систем, защищающих их. Так что такое современный склад? Это здание, чаще всего, металлокаркасного типа, стены - сэндвич панели, высота здания от 10 до 14 метров,  высота стеллажного хранения от 10 до 12,7 м. Имея  такие параметры, мы сталкиваемся с требованиями по пожаротушению зданий складов с высотой складирования грузов более 5,5 м, а значит с внутристеллажным пожаротушением.

Спринклерное пожаротушение на складе

Нормы и правила проектирования СП5.13130.2009 в данном случае не действуют (п. 1.3 СП 5), и проектировщику необходимо руководствоваться одним из следующих документом:

Рассмотрим разные варианты проектирования систем пожаротушения складов со стеллажным хранением грузов высотой более 5,5 м и менее 12,7 м.

Для примера возьмем склад размером 90х107м, высотой 14,0 м с высотой хранения 12,0 м. В здании запроектированы 2 ряда спаренных стеллажей, 1 группа спаренных стеллажей имеет размеры: длина – 33 м, ширина – 2,5м.

Вариант 1. Применение совмещенной системы пожаротушения под перекрытием склада и во внутристеллажном пространстве.

Общий расход на систему водяного пожаротушения (без учета системы внутреннего противопожарного водопровода) будет рассчитываться по формуле:

Qвн.ст Qп, где

Qвн.ст - расход воды для спринклерной установки во внутристеллажном пространстве, л·с-1;

Qп - расход воды для спринклерной установки под покрытием, л·с-1,

Qп = 0,12 х 180 = 21,6 л/с (п. 2.4 [6])

Qвн.ст = 15 х 2,5 х 1,6 = 60 л/с (п. 2.9 [6])

Q = 21,6 + 60 = 81,6 л/с = 293,76 куб.м./ч

Свободный напор у диктующего оросителя в универсальных складах во внутристеллажном пространстве должен быть не менее 0,1 МПа, в складах резинотехнических изделий - 0,15 МПа.

Вариант 2. Применение системы пожаротушения под перекрытием склада без пожаротушения внутристеллажного пространства за счет использования оросителей с высокой производительностью (К фактор 240-360), к таким оросителям относятся модели: ESRF-17, ESRF-25, СОБР и т.д.

Общий расход на систему водяного пожаротушения (без учета системы внутреннего противопожарного водопровода) будет рассчитываться по формуле (п. 4.16 и приложение А, Б СТУ по проектированию системы пожаротушения с применением оросителей СОБР):

Q = 12,23 х 10 = 122,3 л/с = 440,28 куб.м./ч

Минимальный напор у диктующего оросителя в складах с максимальной пожарной нагрузкой - 0,41 МПа.

Вариант 3. Применение системы пожаротушения тонкораспыленной водой под перекрытием склада без пожаротушения внутристеллажного пространства за счет использования оросителей моделей: «Аква-Гефест» с коэффициентом производительности 0,13.

Общий расход на систему водяного пожаротушения (без учета системы внутреннего противопожарного водопровода) будет рассчитываться по формуле (п. 4.16 и приложение А, Б СТУ по проектированию системы пожаротушения с применением оросителей СОБР):

Q = 0,12 х 180 = 21,6 л/с = 77,76 куб.м./ч

Минимальный напор у диктующего оросителя в складах с максимальной пожарной нагрузкой - 1,2 МПа.

Результаты. Рассмотренные варианты показали разность исходных параметров, необходимых для подбора оборудования и построения системы пожаротушения. Результаты сведены в таблицу 1.

Таблица 1.



Расход воды на систему пожаротушения, л/с (м.куб./ч)

Минимальный напор, МПа

Вариант 1. (применение внутристеллажного пожаротушения)



81,6 (293,76)



0,15

Вариант 2. (применение оросителей сК-фактором 240-360 без внутристеллажного пожаротушения)



122,3 (440,28)



0,41

Вариант 3. (применение системы пожаротушения тонкораспыленной водой)



21,6 (77,76)



1,2

Так, что показывают полученные расчеты пожаротушения складов?

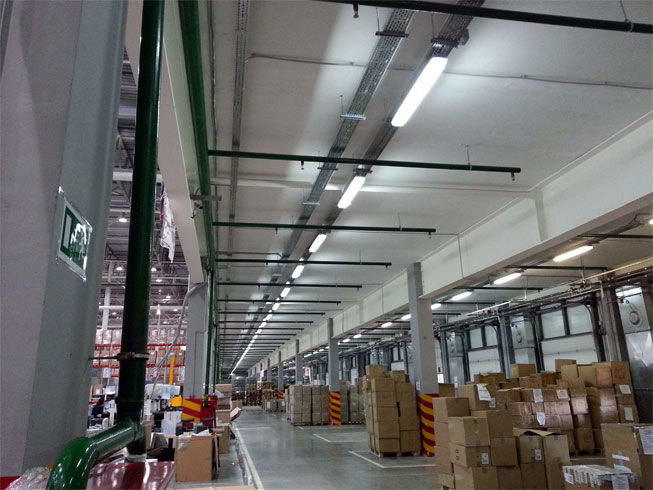

Разводка водяного пожаротушения

При 1-ом варианте значения параметров расхода воды на пожаротушения средние, а показатели напора – минимальны, но при установке системы, Заказчик столкнется со следующими особенностями: оросители необходимо устанавливать с учетом внутристеллажного пожаротушения через 2-4,5 м по вертикали стеллажа, над оросителями необходимо устанавливать экраны для равномерного орошения и соответствия требованиям п. 5.2.12. СП5.13130.2009. Использование внутристеллажного пожаротушения – снижает полезную площадь хранения на стеллаже и создает трудности при загрузке или разгрузке товара. К тому же при изменении количества или типа стеллажей или изменении из расстановки по складу, потребуется переделка системы пожаротушения, что в свою очередь повлечет дополнительные затраты Заказчика.

При 2-ом варианте значения параметров расхода воды максимальны, а показатели напора – средние. Спринклеры устанавливаются под перекрытием склада и не затрагивают внутреннее пространство стеллажей, но при этом потребуют значительных расходов воды, а если отсутствует городское водоснабжение, то и значительных запасов  воды.

При 3-ем варианте исполнения системы пожаротушения, проблемы, перечисленные в 1-ом и 2-ом варианте отсутствуют, расход воды минимален, но напор значительно выше среднего, это обусловлено технологией получение тонкораспыленного пожаротушения. С этой задачей легко справляются вертикальные высоконапорные наносы модели CR фирмы Grundfos. К тому же влияние тонкораспыленной воды на хранимый товар минимален, а значит и ущерб от действия системы минимальный. Если сравнить финансовые затраты на установку систем пожаротушения на складах, то 3-ий вариант также лидирует по своим показателям.

Наша компания, ООО «СпецПожСервис», уже более 10 лет занимается проблемами, связанными с системами пожаротушения, и в том числе с водяным пожаротушением на складах. С годами отработана оптимальная технология защиты от пожара, с высокими показателями защиты и доступными ценами.

Не маловажно и то, что после ответа ФГУ ВНИИПО МЧС РФ (письмо 12-3-03/2432ф от 01.06.09) о том, что при наличии и согласованных, в установленном порядке, Специальных технических условий на применение специальных оросителей систем пожаротушения, исключающих внутристеллажное пожаротушение, разработка дополнительных технических условий для каждого конкретного объекта не требуется.

Попов Андрей ООО «СпецПожСервис» 2015 г.
